Heavydrive разрабатывает новый C-образный адаптер для монтажа под выступ
Применение новой установки во время монтажных работ для нового здания зала камерной музыки в Кронберге (Таунус, Германия)
При проведении монтажных работ в новом здании зала камерной музыки в Кронберге, в горах Таунус, применялась различная монтажная техника Heavydrive. Для установки наружных стеклянных элементов под выступ крыши использовался новый С-образный адаптер Heavydrive.

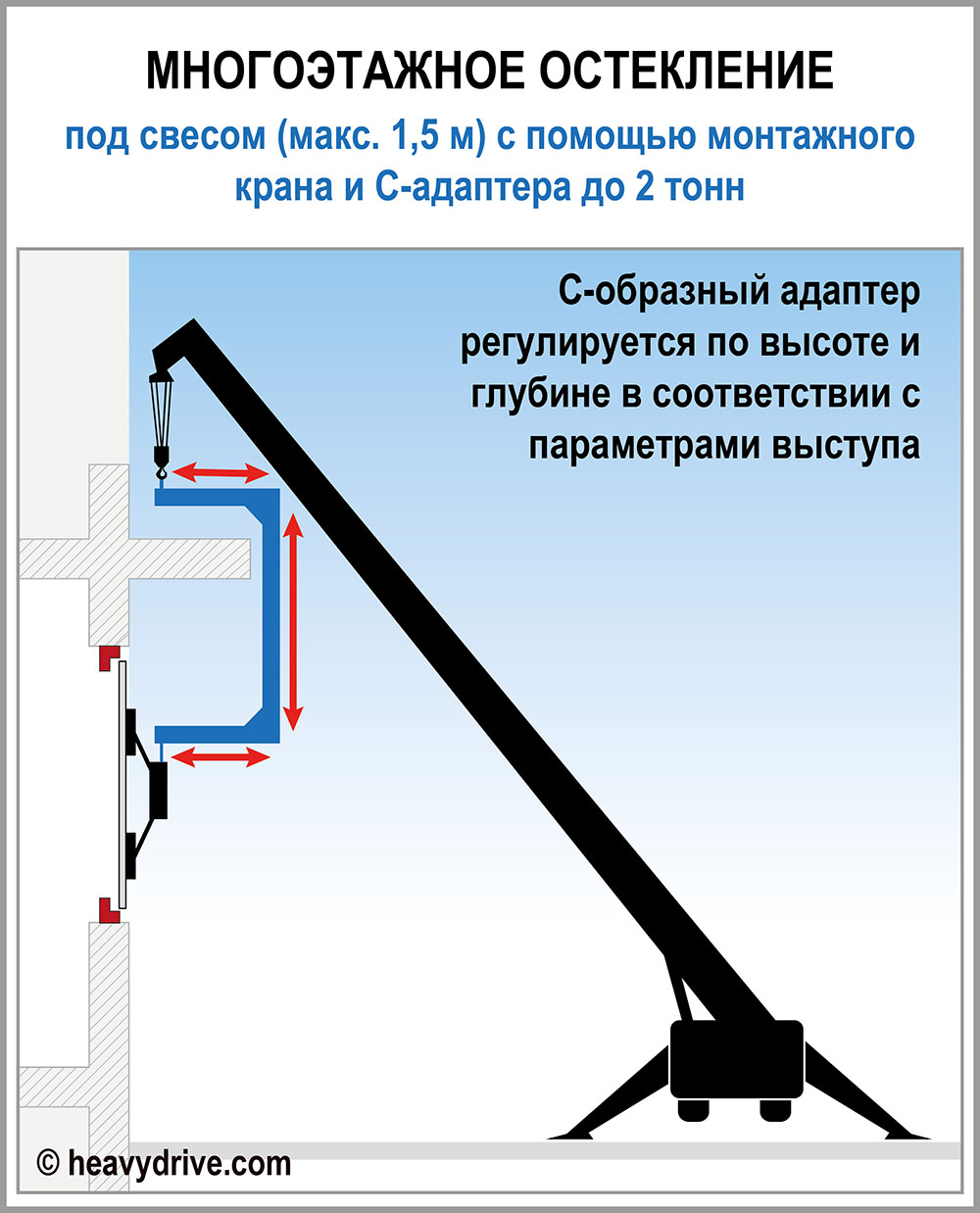

Этот адаптер подходит абсолютно для всех строительных кранов и имеет грузоподъемность до двух тонн. Выполнив несколько несложных операций, можно удлинить горизонтальные кронштейны в соответствии с глубиной выступа. «С-образный адаптер можно регулировать во всех направлениях. Это позволяет без проблем обходить углы и выступающие края крыш», – поясняет управляющий директор Heavydrive Гюнтер Ибелакер (Günter Übelacker).
Для монтажа элементов фасада шириной 1,9 м и высотой 2,6 м, а также стеклянных элементов шириной 6 м и высотой 2,6 м на здании музыкального зала в Кронберге на С-образном адаптере была закреплена установка для вакуумной фиксации VSG 2000 KMHL, способная удерживать стеклянные элементы массой 230 кг. Это позволило монтажникам надежно и точно установить стеклянные элементы под выступающую часть крыши глубиной почти один метр на высоте девять метров.

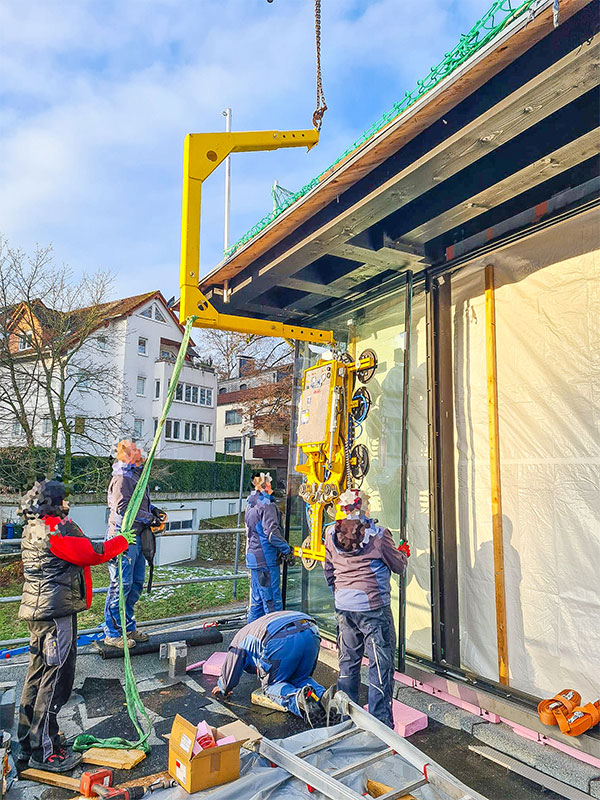

крыши на высоте девять метров с помощью нового
С-образного адаптера Heavydrive
Авторское право на изображение: Heavydrive.com
с помощью монтажных кранов MRK 158 и MRK 195
Авторское право на изображение: Heavydrive.com
Кроме того, монтажники установили фасадные элементы размером 6,3 х 3,2м массой до 1700кг, используя монтажные краны MRK158 и MRK195, а также установку для вакуумной фиксации VSG2000KMHL от Heavydrive. Компактные и вместе с тем очень мощные мини-краны надежно выполняли свои функции частично в очень ограниченном пространстве, и монтаж стеклянных элементов под выступы глубиной до 2,8 м был выполнен точно и безупречно. Несмотря на очень небольшие размеры строительной площадки, была организована передача стеклянных панелей между двумя кранами. Использование других кранов, например автокрана, не потребовалось.
Внутри зала камерной музыки были установлены изогнутые стеклянные элементы шириной 7,1м и высотой 2,3м. Это стало возможным благодаря установке для вакуумной фиксации VSG600KRQ. Эта установка грузоподъемностью до 600кг специально разработана для работы с выпуклыми и вогнутыми стеклянными элементами с внутренним и внешним радиусом от 450мм. Для перемещения больших стеклянных элементов к месту установки внутри здания использовалась специальная транспортная тележка HDL1400.
«Уже на этапе планирования мы тесно взаимодействуем с клиентом. Таким образом, мы можем определить оптимальное решение для монтажа, а также при необходимости разработать специальное оборудование для строительного проекта», –поясняет Гюнтер Ибелакер. Монтажное и транспортировочное оборудование Heavydrive позволило установить все стеклянные элементы внутри и снаружи нового здания музыкального зала в Кронберге в срок и без происшествий.
