Монтаж бронированных стеклянных элементов
Heavydrive устанавливает оконные модули массой 2,3 тонны во Франкфурте-на-Майне
На новом здании вычислительного центра во Франкфурте-на-Майне (Германия) необходимо было установить бронированные оконные элементы на трех этажах. Отдельные готовые фасадные элементы, состоящие из стеклянных полотен в стальных рамах, размером до 6 х 2,2 м и массой до 2,3 т (5071 фунт) необходимо было установить частично за строительными лесами. Для такого сложного монтажа использовались специальные подъемные установки Heavydrive.
«В строительной отрасли все чаще применяются готовые модули в сборе. Поэтому мы разработали наши установки таким образом, чтобы их можно было использовать для монтажа элементов из различных материалов», – поясняет управляющий директор Heavydrive Гюнтер Ибелакер (Günter Übelacker). Установки Heavydrive можно адаптировать в пару несложных операций, поэтому они оптимальны для использования с такими готовыми строительными элементами, как подъемно-сдвижные элементы или модули в сборе в виде стеклянных элементов в раме.
Во время монтажных работ в вычислительном центре во Франкфурте-на-Майне сложности в основном были связаны со свойствами стеклянных элементов: бронированное стекло состоит из нескольких стеклянных панелей. Внешний стеклянный слой очень тонкий и должен разрушиться в случае обстрела. В этом случае пуля застревает во внутренних слоях стеклянного полотна. Поскольку монтаж изнутри был невозможен из-за особенностей конструкции здания, стеклянные элементы пришлось фиксировать вакуумными захватами со стороны тонкого стеклянного слоя. Это означало, что на вакуумной установке всю нагрузку от стеклянного полотна и стальной рамы взял на себя внешний тонкий слой. Это чрезвычайная нагрузка, за которую производитель стекла не несет ответственности.

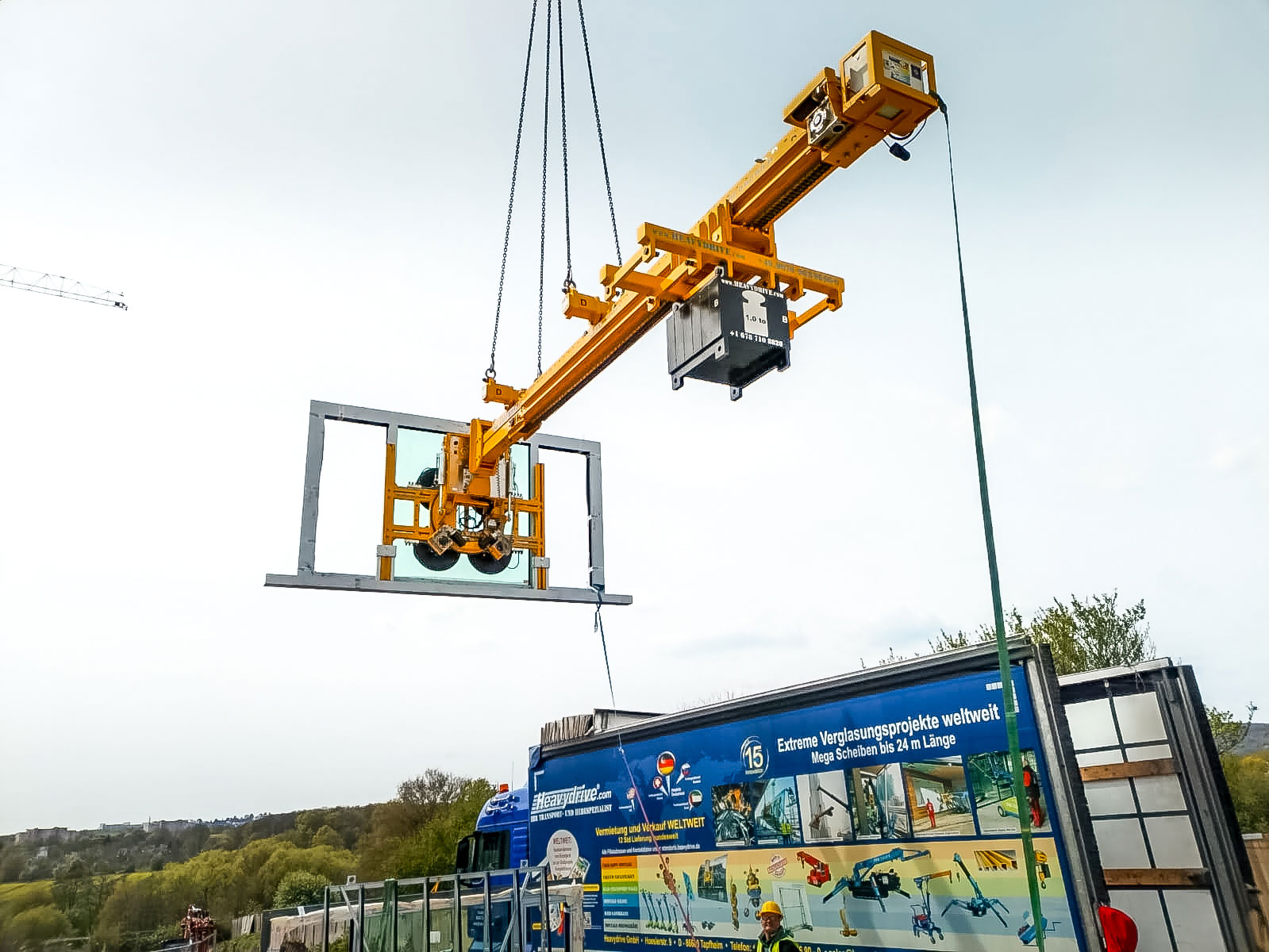

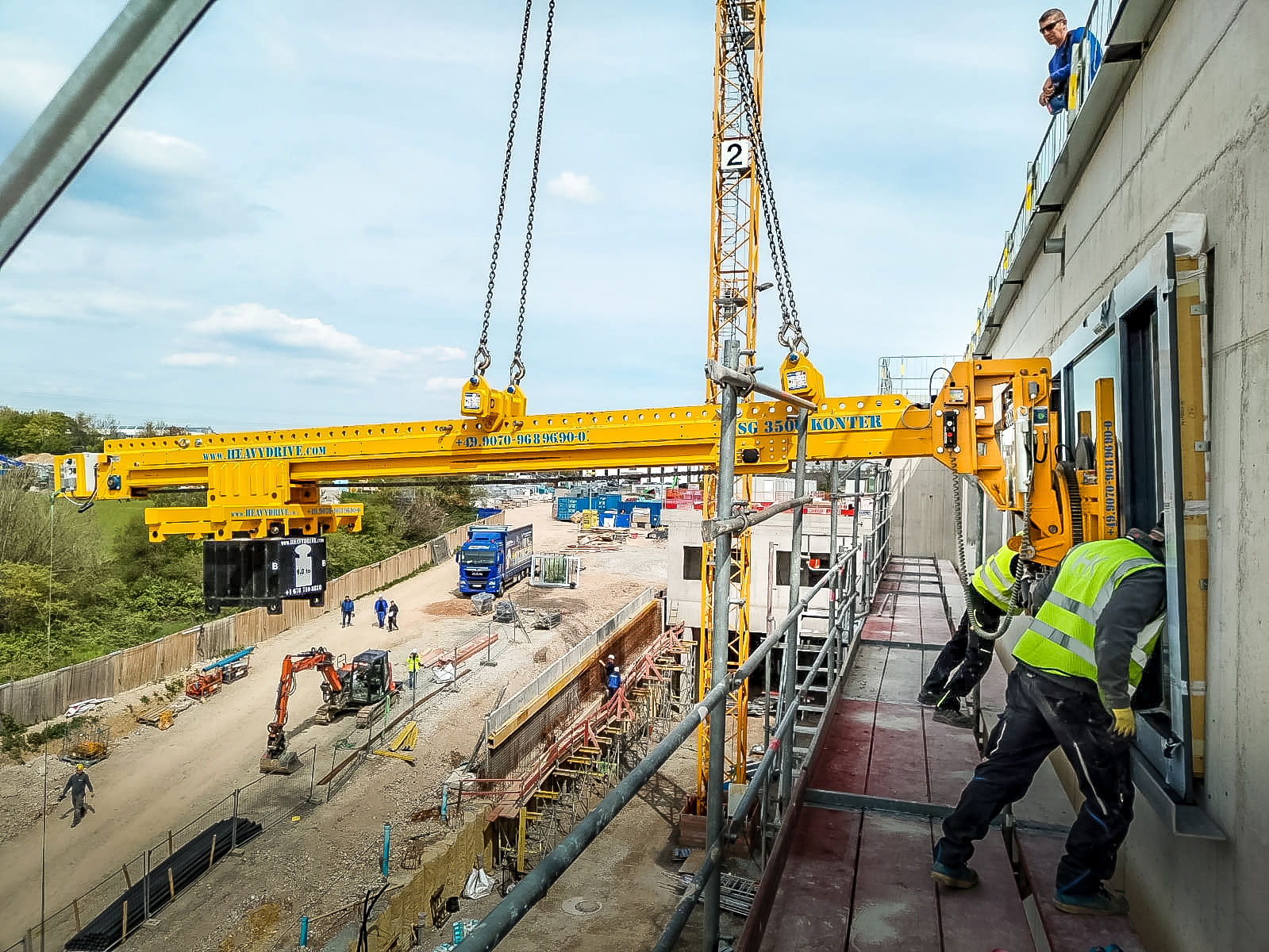

Чтобы безопасно выполнить эти монтажные работы, требующие большого мастерства, компания Heavydrive провела несколько эксплуатационных испытаний на площадке заказчика, чтобы определить, как зафиксировать стекло вакуумными захватами со стороны тонкого слоя и не перенести на него всю нагрузку. После этого эксперты компании совместно с заказчиком разработали оптимальное монтажное решение. Для поддержки тяжелой рамы эксперты Heavydrive зафиксировали под этим элементом стальной угол, регулируемый по высоте. Это позволило перенести основную часть нагрузки на раму вакуумной установки. Установка для вакуумной фиксации при этом приобрела еще и защитную функцию: элемент в ней был защищен от падения. Затем тяжелые элементы были перенесены в конечное положение с помощью траверсы с противовесом, расположенной за установкой для вакуумной фиксации, без участия ручного труда.
Таким образом, всего два специалиста выполнили установку всех бронированных стеклянных элементов надежно и без происшествий.
